| 加工定制：是 | 品牌：斯派莎克阀门 | 型号：D671F46 |
| 结构形式：杠杆式 | 材质：碳钢 | 连接形式：对夹 |
| 适用介质：各种高腐蚀化学介质 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：气动 |
| 零部件及配件：执行器 | 用途：截止 | 类型(通道位置)：直动式 |
| 口径：DN15-1000 | 公称通径：100 | 安装尺寸：100 |
| 规格：100 |
我公司提供气动对夹式衬氟蝶阀产品简介，型号规格，工作原理，主要标准，技术参数，结构图片，规格尺寸表，品牌厂家等资料。
气动衬氟蝶阀产品概述：
D671F46气动衬氟蝶阀（亦称耐腐蚀气动蝶阀）是由气动活塞式执行器及四氟密封蝶阀组成。适用于温度≤200℃，有腐蚀性或洁净度有一定要求工况，气动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，气动衬氟蝶阀是 化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品。气动衬氟蝶阀全衬聚四氟乙烯（F4）和聚全 氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。气动衬氟蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性 介质。
气动衬氟蝶阀产品特点：
1、体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏,使用寿命长。
3、流量特性趋于直线,调节性能***。
4、结构简单,开关迅速,90°旋转启闭。
5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀门的使用。
6、可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
7、更换零件衬里材质可适用于各种介质。
气动衬氟蝶阀技术参数：
阀体
| 阀体形式 | 直通铸造蝶阀 |
|---|---|
| 公称通径 | DN50～1000mm |
| 公称压力 | PN1.0、1.6 MPa |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 连接形式 | 法兰式、对夹式 |
| 阀盖形式 | 一体式 |
| 压盖型式 | 压盖压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
阀内件
| 阀板形式 | 垂直板式(蝶形) |
|---|---|
| 流量特性 | 线性 |
执行机构
| 执行器型号 | GT系列、SR系列、AT系列、AW系列、TH(QGSY)系列单双作用气动执行器 |
|---|---|
| 供气压力 | 400～700KPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
零件材料
| 阀体、底座 | 球墨铸钢、铸钢、不锈钢、全衬氟 |
|---|---|
| 蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料、全衬氟 |
| 密封圈 | 各种橡胶、聚四氟 |
| 阀杆 | 2Cr13、不锈钢、全衬氟 |
| 填料 | V型聚四氟乙烯填料、柔性石墨填料 |
性能指标
| 回差 | 带定位器：小于全行程的2% |
|---|---|
| 基本误差 | 带定位器：小于全行程的±2% |
| 泄露量l / h | 符合ANSI B16.104 IV级标准 |
| 可调范围R | 50：1 |
性能规范
| 公称通径DN(mm) | 50-1800 | |||
|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 低压气密试验 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等 | |||

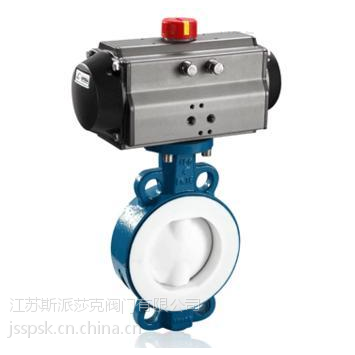

气动衬氟蝶阀结构图片：
气动蝶阀蝶阀规格尺寸：
公称通径 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 | |
| L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | 216 | |
| H | 法兰式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
| 对夹式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 | |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 | |
| H1 | 根据所配执行机构而定 | ||||||||||||||||||
| A | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 | ||||||||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | 1255 | |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 | |
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取数据。
/Product/029483348.html
订货须知：
一、若订货前还未选定型号，请向我们提供您的使用参数：【气动对夹式衬氟蝶阀】1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式 6.传动方式。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我公司专家为您审核把关。
如有任何疑问，您可以致电给我们，我们一定会尽心尽力为您提供优质的服务。
